激光侦听系统
作者:管理员    发布于:2018-11-07 14:01:56    文字:【】【】【

激光侦听系统通过不可见激光对一个房间进行监听。房间内的语音内容可以被监控和记录。

这是一款非常先进的远程侦听系统,使用不可见激光,可以从建筑物外边实施秘密的侦听。

此系统通过不可见激光对房间进行侦听。原理是房间内的任何声响都会产生振动,会振动窗户玻璃。激光侦听发出激光,无需介质,不用进入屋子或在屋外墙体事先设置激光反射体,直接打向窗户玻璃。反射回来的激光为玻璃窗户产生的电子信号。侦听系统会收到这个电子信号,先过滤,再选择,然后把电子信号转换成声音信号。在目标所在的空间或者车内的语音内容可以被监控和记录。

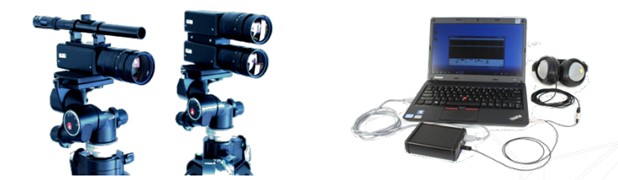

此系统为两台设备,如果光线不平行的情况下,激光会反射到其他角度另外一台设备会接收到信号,从而进行多角度的侦听。此系统可快速启动并瞄准目标,在目标的可视角度内,对激光发射接收角度无严格要求,不影响监听效果。可以避开噪音和干扰进行监听,距离最大可以达到150m



发射器的参数:



激光类型

半导体激光

波长

790nm

输出功率

30-50mw, 内部控制

光束调焦

F=75mm

目标搜寻

4X15的瞄准镜

搜索语调

可以切换

电压

12V DC

电流

100mA

尺寸

280X100X45mm

重量

800g

侦测距离

150m



接收器参数



接收模块

PSD(配有光学带通过滤)

连接

头戴式耳机

音频过滤

高频 和 低频, 可以调

电压

12V DC

电流

170mA,镜头关闭时,70mA

尺寸

170X100X45mm

重量

800g

光学接收

对红外激光敏感的CCD摄像机(镜头) F=75mm





把不可见激光发射到目标所在的房间窗口, 房间内的人讲话时,窗户玻璃会产生振动。接收器选择性的接收窗口振动信号。可以用瞄准镜瞄准窗口,调整激光发射的方向。





 笔记本电脑可以用作监控器和音频摄录设备。

连接盒配有是视频采集卡,可以通过USB连接到笔记本。 连接盒内的软件可以播放,优化和存储音频信号。

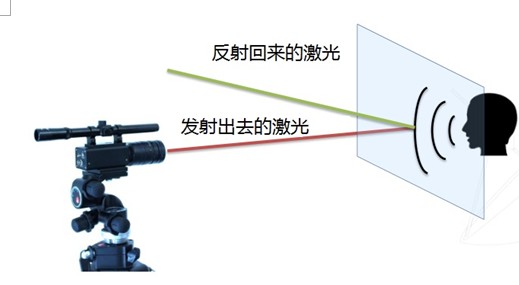

音频信号的声波在窗户玻璃上产生振动。







不可见激光会发射到窗户玻璃,并会被反射回来。







反射回来的激光的角度因为窗户振动会稍微有些变化。

 反射回来的激光会被接收器探测到,并会探测到它改变的角度。
